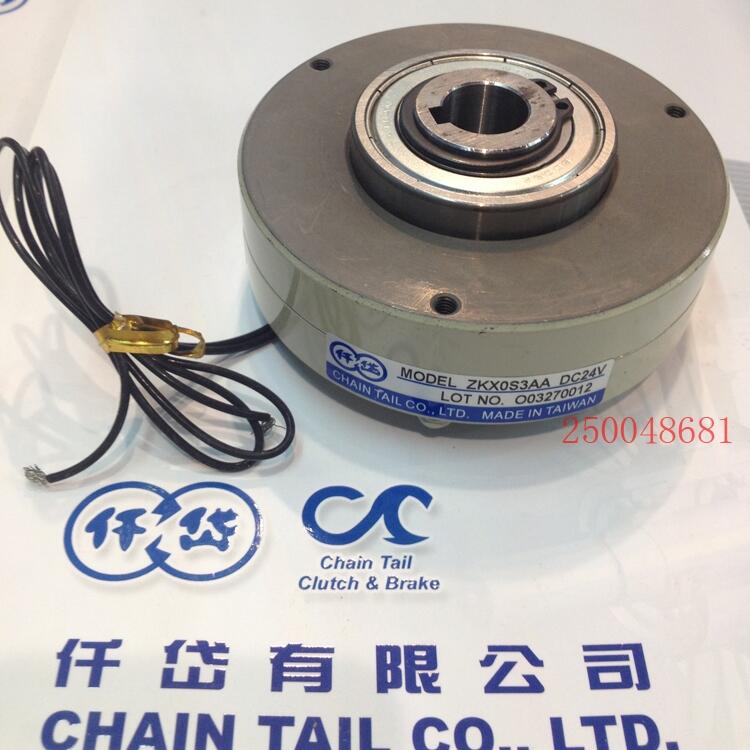

磁粉離合器/煞車器選配方式
1. 張力控制選配
1-1選定時要考慮下述3點，3點可由下述方式計算出來
a.扭力T=F * (D/2)……………………………………? (Nm)
b.回轉速度N=V /(π*D)……………………………… (r/min)
c.滑動功率P=0.105*T*Nr …………………………… (W)
F:張力(N)
V:線速(m/min)
D:滾筒直徑
Nr:磁粉離合器/煞車器打滑回轉速度(r/min)







3-2卷取側磁粉離合器
(1)範例：(附圖請看附件二、卷取側磁粉離合器簡圖)
線速V=120m/min，張力F=180N固定
卷取筒徑D1=90mm，最小D2=540mm
(2)計算：
a.扭力：張力180N時卷取開時及結束所要的離合器扭力為T(mén)1與T2
T1=(D1/2)*F=(90*10^-3)/2 *180=8.1 Nm
T2=(D2/2)*F=(540*10^-3)/2 *180=48.6 Nm
